内外压力平衡式波纹补偿器

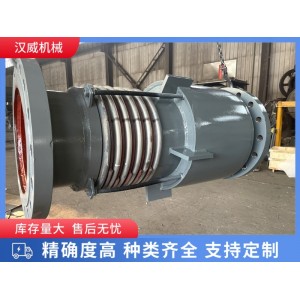

内外压力平衡式波纹补偿器(TNWP)
用途：内外压力平衡型波纹补偿器，能补偿管线的轴向位移，内压推力自身平衡，从根本上解决了盲板力对固定支架的推力问题，从而简化了固定支架的设计和施工，降低了工程造价。
特点：内外压力平衡式波纹补偿器(TNWP)属于一种补偿元件。它是以伸缩节为核心的扰性元件，在管线上可作轴向、横向和角向三个方向的补偿。内外压力平衡式波纹补偿器(TNWP)具有无推力、简化支座设计、、、消声减振等特点，特别适用于热风管道及烟尘管道。在现代工业中用途广泛。
内外压力平衡式波纹补偿器（金属波纹伸缩节）对支座作用力的计算：
说明：
内外压力平衡式波纹补偿器又叫内外压力平衡式管道伸缩节，金属波纹伸缩节。
内外压力平衡式波纹补偿器具有吸收内压推力的能力，具有良好的导向性、产品刚度小、外形尺寸小鞥特点。
内外压力平衡式波纹补偿器连接方式：①法兰连接式②接管连接式。
内外压力平衡式波纹补偿器轴向补偿量：根据用户要求。
1、内外压力平衡式波纹补偿器（金属波纹伸缩节）结构简图
2、内外压力平衡式波纹补偿器（金属波纹伸缩节）产品代号
3、内外压力平衡式波纹补偿器（金属波纹伸缩节）结构特点
管道伸缩节由内压伸缩节和外压伸缩节连接而成。
4内外压力平衡式波纹补偿器（金属波纹伸缩节）补偿特点
该管道伸缩节补偿量大，无内压推力，弹性反力较小等特点。
5、内外压力平衡式波纹补偿器（金属波纹伸缩节）安装使用注意事项：
（1）安装时疏水口向下。
（2）现场安装完后，要拆除拉杆。
（3）安装时介质流向与管道伸缩节的流向标志一致。
6、内外压力平衡式波纹补偿器（金属波纹伸缩节）对支座作用力的计算：
轴向弹性力：Fx=Kx*(f*x)
Kx-轴向刚度N/mm
X-轴向实际变形量mm
f-计算系数，当预变形(包括△X=0时)f=1/2，当不进行预变形时，f=1。
7、内外压力平衡式波纹补偿器（金属波纹伸缩节）应用举例：
通径为400mm的一段热水管道长40m，介质压力为1.6Mpa,工作温度为100℃，安装温度为20℃。试选择补偿器的型号并不计算支座受力。

内外压力平衡式波纹补偿器是一种高效稳定的管道设备，广泛应用于石油、化工、能源等领域。它采用波纹补偿器设计，能够在高压和低温条件下运行，并提供可靠的管道补偿。
内外压力平衡式波纹补偿器采用高品质材料制造，如不锈钢和合金钢等，具有优异的耐腐蚀性和耐高温性能。其独特的波纹结构设计使得管道能够在拉伸和压缩状态下自由伸缩，从而有效地吸收管道中的振动和变形。
此外，内外压力平衡式波纹补偿器还具有较低的摩擦阻力，能够减少管道的磨损和泄漏，提高管道的使用寿命。它适用于各种不同的流体介质，如气体、液体和浆料等。
在石油化工行业中，内外压力平衡式波纹补偿器被广泛应用于石油、天然气等易燃易爆介质的输送管道中。其独特的结构和材料选择使得管道能够在高温、高压和腐蚀性环境下稳定运行，为石油化工行业提供了安全可靠的管道解决方案。
总之，内外压力平衡式波纹补偿器是一种高效稳定的管道设备，适用于各种不同的应用场景。它能够有效地吸收管道中的振动和变形，减少管道的磨损和泄漏，提高管道的使用寿命。如果您需要高品质的管道设备来保证您的生产安全和稳定，不妨考虑选择内外压力平衡式波纹补偿器。
