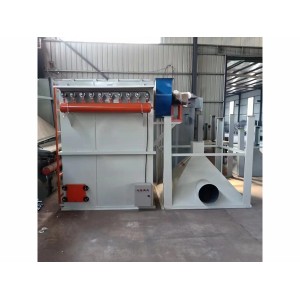

100袋脉冲除尘器

扩散式旋风除尘器与一般旋风除尘器大的区别有两点：一是具有呈倒锥体形状的锥体；二是在锥体的底部装有反射屏。倒锥体的作用是，它其有逐渐变大自锥体壁至锥体的距离，减小了含尘气体由锥体短路到排气管的可能性。反射屏的作用可使已经被分离的粉尘沿着锥体与反射屏之间的环缝落入灰斗，防止上升的净化气体重新把细微粉尘卷起带走，因而提高了除尘效率，当取消反射屏后除尘效率有明显下降，例如，在进口气速为21m/s，进口气体含尘浓度为50g/m3时，无反射屏的除尘效率仅81%～86%；采用60°反射屏时，除尘效率为93%～95%。反射屏的锥角一般采用60°，试验证明，它较45°锥角的反射屏有除尘效率高、压力损失低的优点。
