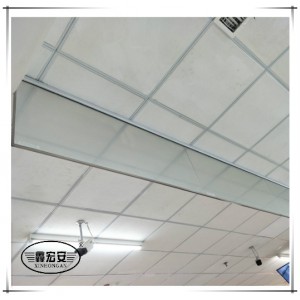

固定式刚性挡烟垂壁【玻璃】

固定式钢性挡烟垂壁采用0.8钢板冷轧成型，配合压板，角钢焊接制作而成，用于吊顶下不低于500高度，在发生火灾时有效的组织了烟雾的流动。
1外观挡烟垂壁设置的永久性标牌， 标牌应牢固，标识内容清楚。 (5. 1. 1. 1)符合标准要求合 格合

挡烟垂壁的挡烟部件表面不 应有裂纹、压坑、缺角、孔洞 及明显的凹凸、毛刺等缺陷； 金属材料的防锈涂层或镀层 应均匀，不应有斑剥、流淌现 象。(5. 1.1.2)符合标准要求合

挡烟垂壁的组装、拼接或连接 等应牢固，符合设计要求，不 应有错位和松动现象。 (5. 1. 1. 3)符合标准要求合

制作挡烟垂壁的金属板材的

2材料厚度不应小于0. 8mm，其溶点 不应低于750°C。(5. 1.2.2)符合标准要求合格

3尺寸与 极限偏差挡烟垂壁的挡烟高度应符合 设计要求，其最小值不应低于 500 mm,最大值不应大于企业 申请检测产品型号的明示值。 (5. 1.3. 1)挡烟高度： 600mm合 格合 格

采用不燃无机复合板、金属板 材、防火玻璃等材料制作刚性 挡烟垂壁的单节宽度不应大 于2000mm；采用金属板材、 无机纤维织物等制作柔性挡 烟垂壁的单节宽度不应大于 4000mmo (5. 1.3.2)单节宽度：1000画

挡烟垂壁挡烟高度的极限偏 差不应大于± 5mm。 (5. 1.3.3)0mm合

挡烟垂壁单节宽度的极限偏 差不应大于± 10mmo (5. 1.3.4)Omni合

4漏烟量挡烟部件在(200 ±15) °0的 温度下，挡烟部件前后保持 (25±5)Pa的气体静压差时， 其单位面积漏烟量不应大于 25m3/ (m2  h)；如果挡烟部件 由不渗透材料(如金属板材、 不燃无机复合板、防火玻璃等 刚性材料)制造，且不含有任 何连接结构吋，对漏烟量无要 求。(5. 1.4)7m'/ (m2  h)合格

5耐高温性能挡烟垂壁在(620 ±20) °(：的 高温作用下，保持完整性的时 间不应小于30 min。(5. 1.5)试验温度620°C,在 30min试验过程中： 挡烟垂壁未垮塌；未 丧失耐火完整性。合格
